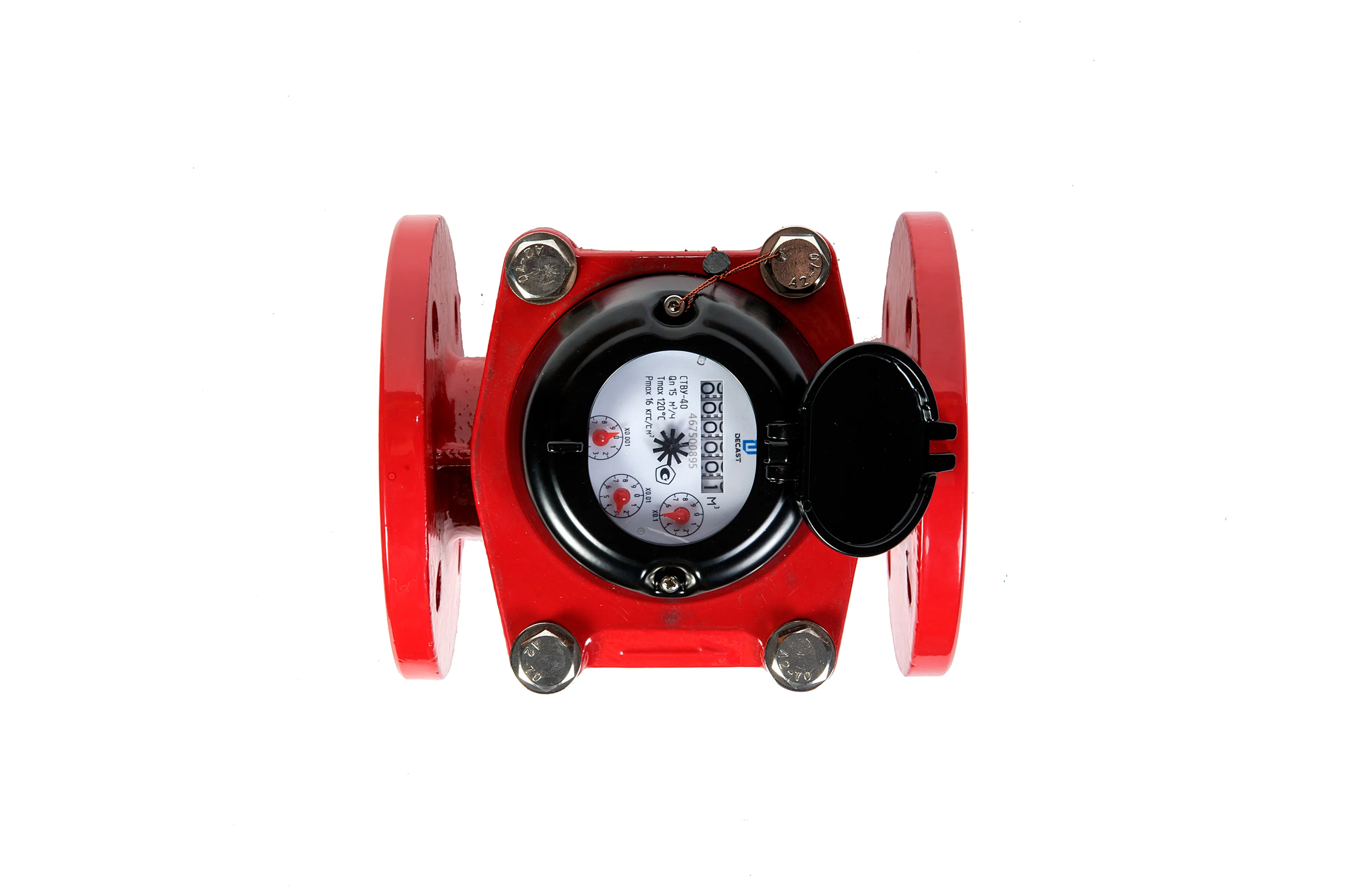

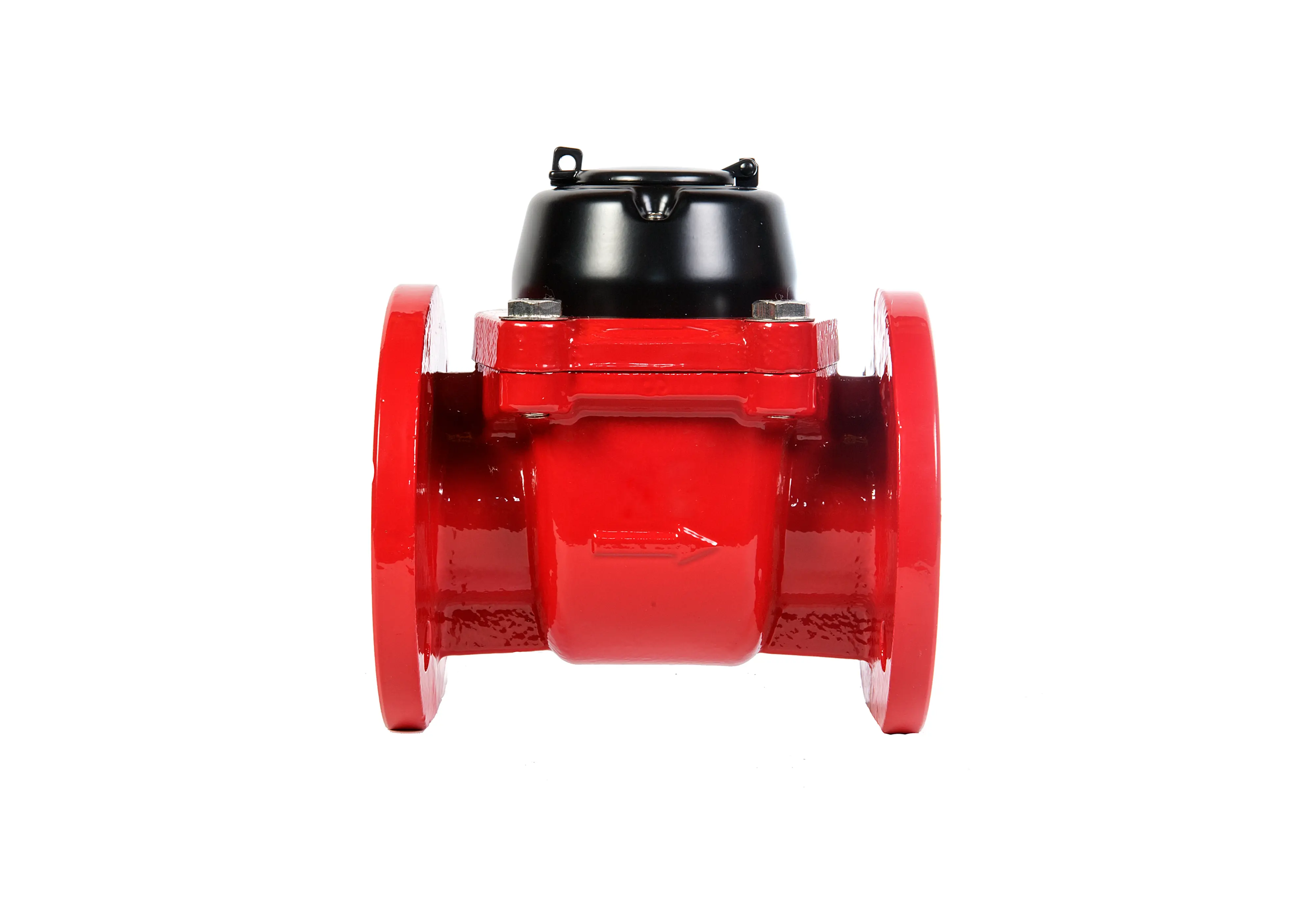

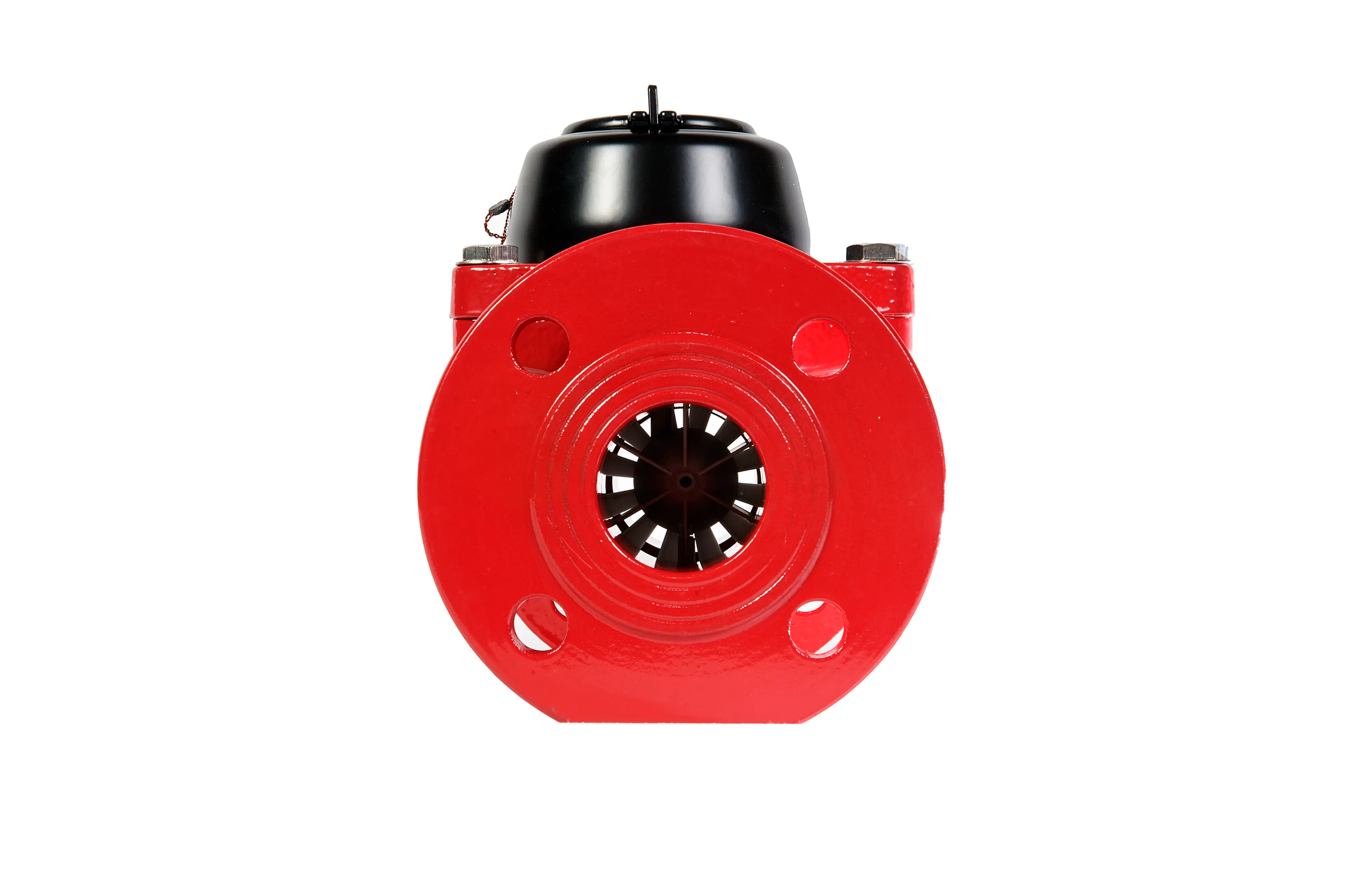

Принцип действия турбинных счетчиков основан на измерении числа оборотов турбинки, вращающейся со скоростью, пропорциональной расходу воды, протекающей в трубопроводе. Ось вращения турбинки, в отличии от оси крыльчатки в крыльчатых счетчиках, расположена не перпендикулярно, а параллельно потоку воды. Вращение турбинки через червячный вал и магнитную муфту передается счетному механизму, по показаниям которого определяют количество воды, прошедшей через счетчик.
Модификация оборудования
СТВУ
Интерфейс
без интерфейса
Диаметр условного прохода (DN), мм
40
Тип
сухоходный
Тип проливной части
одноструйный
Номинальный расход воды, м³/ч
15
Максимальный расход Qmax, м³/ч
30
Метрологический класс точности
В
Диапазон рабочих температур воды, °С
от +5 до +120
Материал корпуса
чугун
Тип водоснабжения
горячее
Способ присоединения
фланцевое
Степень защиты
IP67
Монтажная длина, мм
200
Тип счетчика
турбинный
Минимальный расход Qmin, м³/ч (класс В)
0,45
