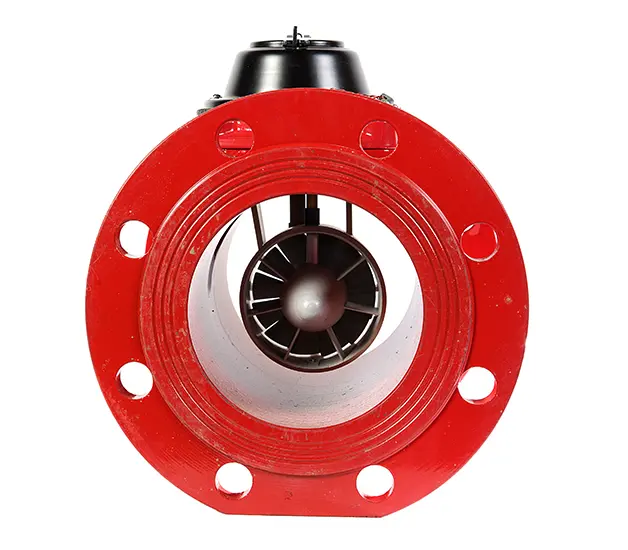

Принцип действия турбинных счетчиков основан на измерении числа оборотов турбинки, вращающейся со скоростью, пропорциональной расходу воды, протекающей в трубопроводе. Ось вращения турбинки, в отличии от оси крыльчатки в крыльчатых счетчиках, расположена не перпендикулярно, а параллельно потоку воды. Вращение турбинки через червячный вал и магнитную муфту передается счетному механизму, по показаниям которого определяют количество воды, прошедшей через счетчик.
Модификация оборудования
СТВУ
Интерфейс
без интерфейса
Диаметр условного прохода (DN), мм
200
Тип
сухоходный
Тип проливной части
одноструйный
Номинальный расход воды, м³/ч
250
Максимальный расход Qmax, м³/ч
500
Метрологический класс точности
В
Диапазон рабочих температур воды, °С
от +5 до +120
Материал корпуса
чугун
Тип водоснабжения
горячее
Способ присоединения
фланцевое
Степень защиты
IP67
Монтажная длина, мм
350
Тип счетчика
турбинный
Порог чувствительности
3
Присоединение к трубопроводу
Ду200
Минимальный расход Qmin, м³/ч (класс В)
7,5
0 отзыва
Пока нет отзывов. Будьте первым!
Вам также может понравиться

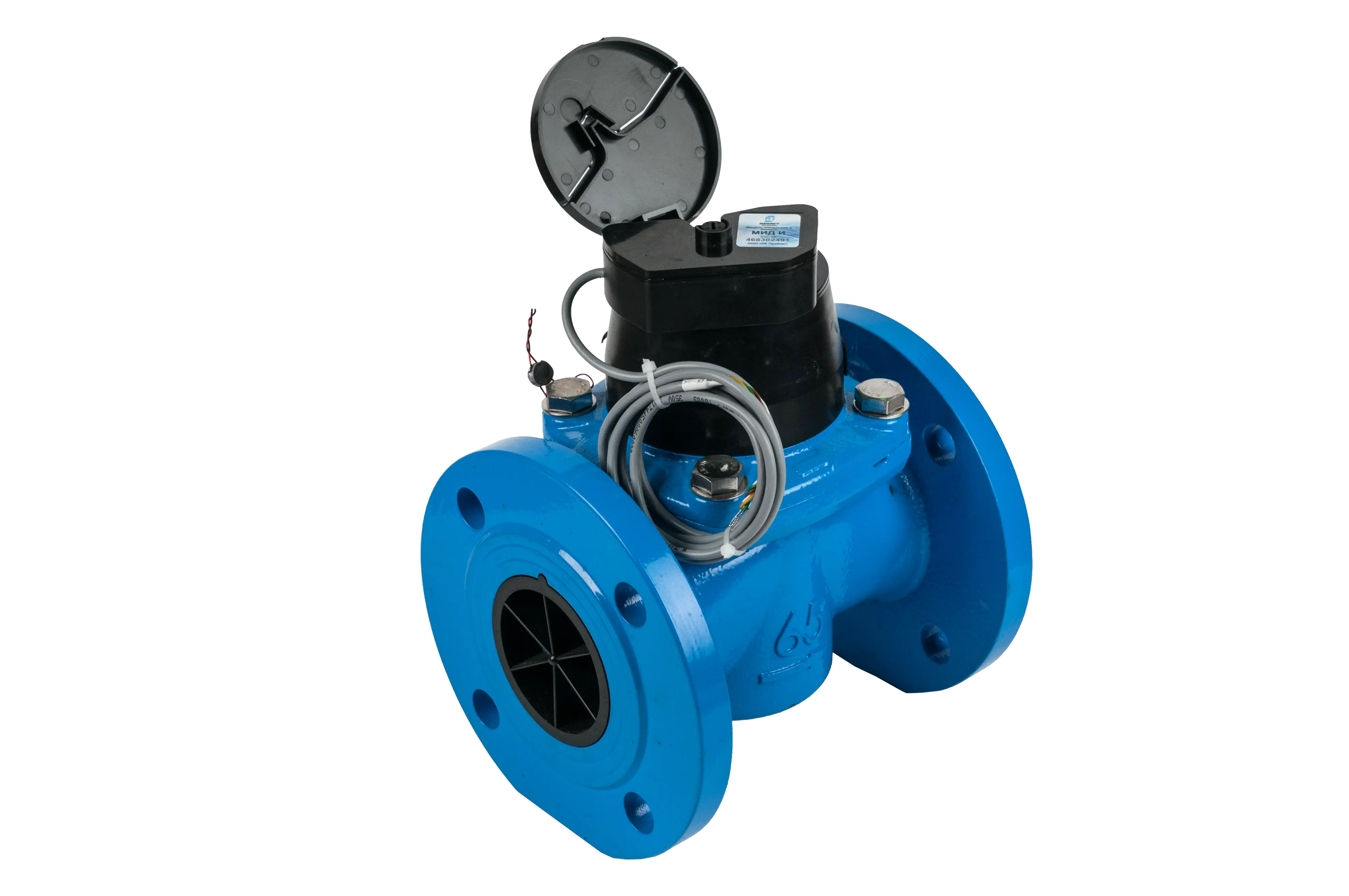

Счетчик воды турбинный Декаст СТВХ-50 "СТРИМ" Класс "С" с импульсным выходом типа "открытый коллектор" (МИД И) IP68
