Принцип действия турбинных счетчиков основан на измерении числа оборотов турбинки, вращающейся со скоростью, пропорциональной расходу воды, протекающей в трубопроводе. Ось вращения турбинки, в отличии от оси крыльчатки в крыльчатых счетчиках, расположена не перпендикулярно, а параллельно потоку воды. Вращение турбинки через червячный вал и магнитную муфту передается счетному механизму, по показаниям которого определяют количество воды, прошедшей через счетчик.
Модификация оборудования
СТВХ
Интерфейс
без интерфейса
Диаметр условного прохода (DN), мм
65
Тип
сухоходный
Тип проливной части
одноструйный
Номинальный расход воды, м³/ч
65
Максимальный расход Qmax, м³/ч
120
Метрологический класс точности
В
Диапазон рабочих температур воды, °С
от +5 до +50
Материал корпуса
чугун
Тип водоснабжения
холодное
Способ присоединения
фланцевое
Степень защиты
IP67
Монтажная длина, мм
200
Тип счетчика
турбинный
Присоединение к трубопроводу
Ду65
Минимальный расход Qmin, м³/ч (класс В)
0,45
0 отзыва
Пока нет отзывов. Будьте первым!
Вам также может понравиться
Счетчик воды турбинный Декаст СТВХ-100 "СТРИМ" Класс "С" IP68
от 46 186 ₽
Счётчик тепла ультразвуковой СТУ 15-1.5 Ду15, L=110мм, M-Bus
По запросу
Счетчик воды многоструйный Декаст ВСКМ 90-32
от 8 939 ₽
Счётчик тепла крыльчатый СТК-15-0.6 Ду15, L=110мм, Импульсный выход
По запросу

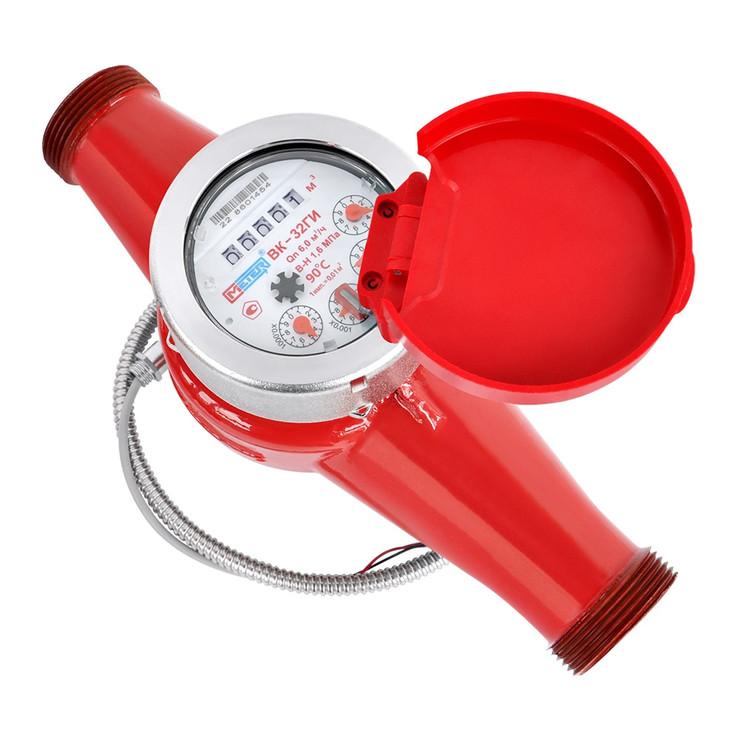

Счетчик воды мокроход МЕТЕР СВМ-20Х
