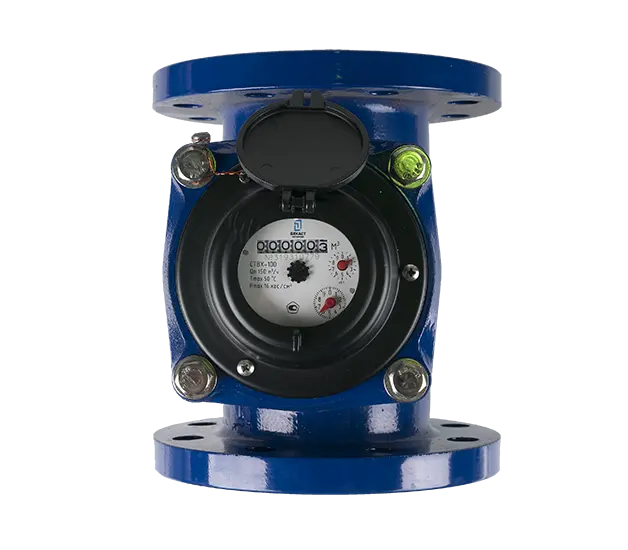

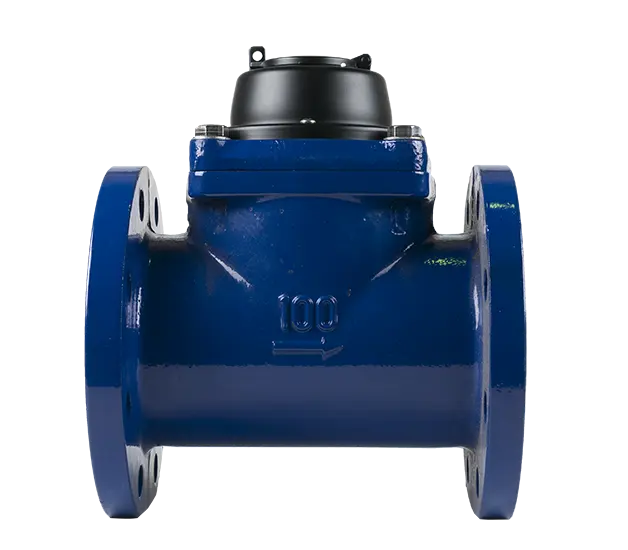

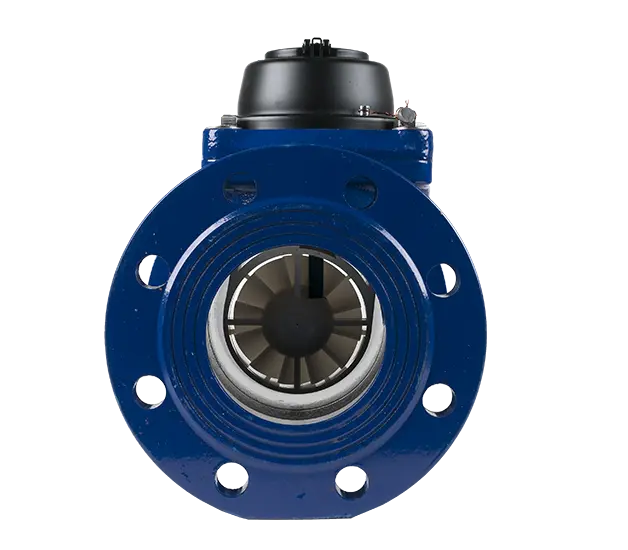

Принцип действия турбинных счетчиков основан на измерении числа оборотов турбинки, вращающейся со скоростью, пропорциональной расходу воды, протекающей в трубопроводе. Ось вращения турбинки, в отличии от оси крыльчатки в крыльчатых счетчиках, расположена не перпендикулярно, а параллельно потоку воды. Вращение турбинки через червячный вал и магнитную муфту передается счетному механизму, по показаниям которого определяют количество воды, прошедшей через счетчик.
Модификация оборудования
СТВХ
Интерфейс
без интерфейса
Диаметр условного прохода (DN), мм
100
Тип
сухоходный
Тип проливной части
одноструйный
Номинальный расход воды, м³/ч
230
Максимальный расход Qmax, м³/ч
300
Метрологический класс точности
В
Диапазон рабочих температур воды, °С
от +5 до +50
Материал корпуса
чугун
Тип водоснабжения
холодное
Способ присоединения
фланцевое
Степень защиты
IP67
Монтажная длина, мм
250
Тип счетчика
турбинный
Порог чувствительности
0,25
Присоединение к трубопроводу
Ду100
Минимальный расход Qmin, м³/ч (класс В)
0,6
